Функции изоляционного оклада
Изоляционный оклад предназначен для обеспечения водонепроницаемости соединения кровельного материала и оконного блока, являясь защитой от дождя, снега и ветра. Разные типы окладов делают возможной герметичную установку окна в любой вид кровельного покрытия. В стандартном предложении все изоляционные оклады изготавливаются из алюминия с полиэстеровым покрытием серо-коричневого цвета (приближенного к RAL 7022), которое гармонично сочетается с типовыми цветами различных кровельных материалов. По индивидуальному заказу оклады и металлические накладки на окна могут быть выкрашены в любой цвет палитры RAL, а также выполнены из меди или титан-цинка.

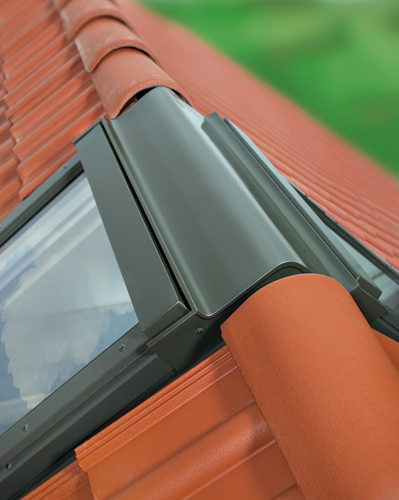

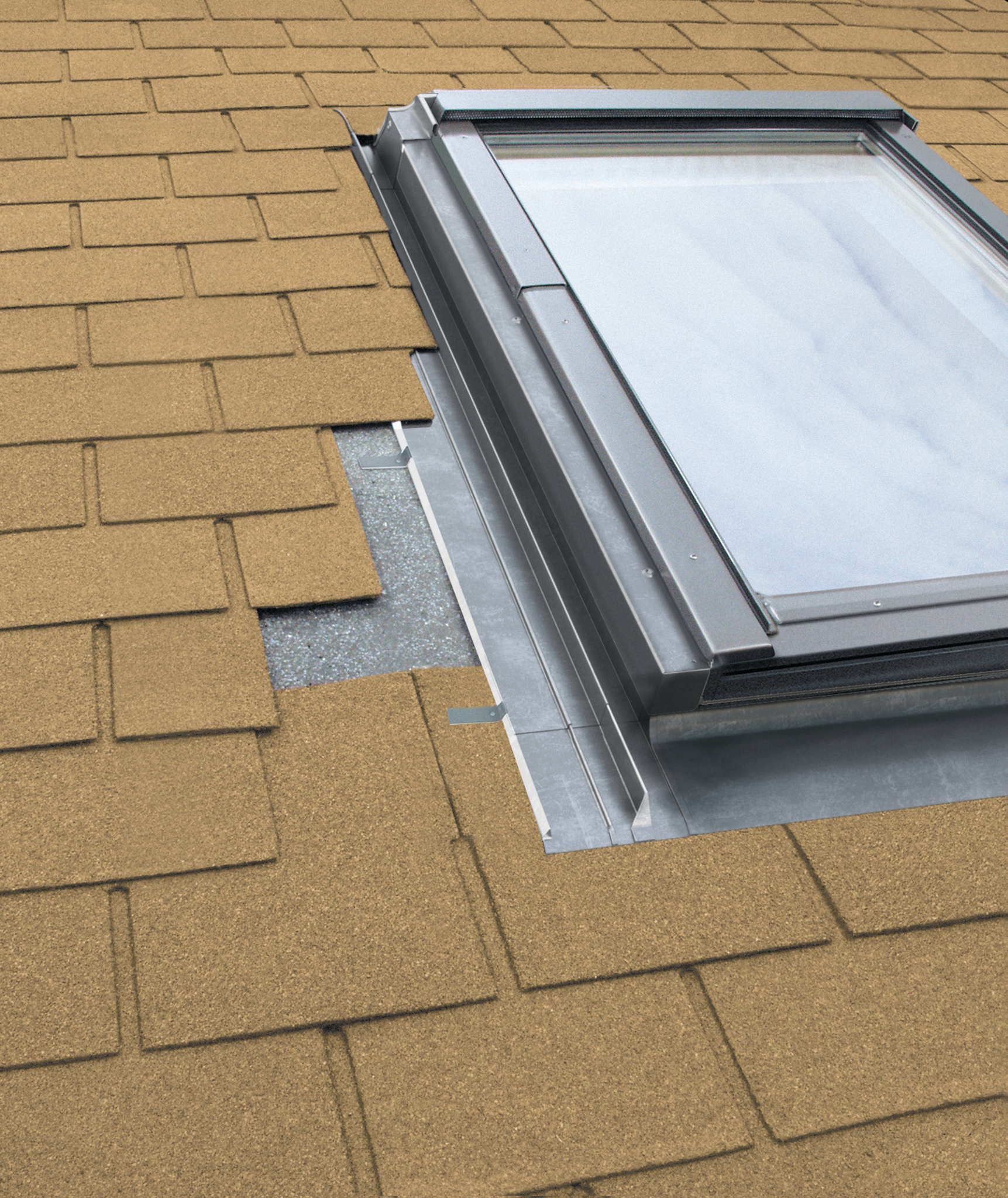

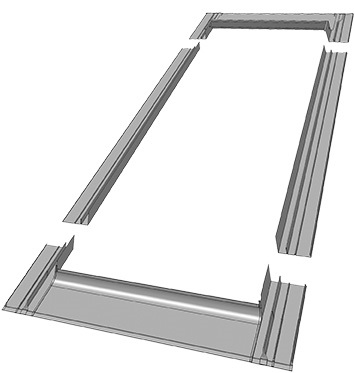

Изоляционные оклады к окнам для крыши FAKRO подразделяются на типы в зависимости от используемого кровельного покрытия и способа монтажа окна. Стандартные оклады позволяют устанавливать окна в самые распространенные кровельные покрытия: плоские материалы – оклад ЕS, профилированные материалы (высота профиля до 4,5 см) – оклад ЕZ, высокопрофилированные материалы (с высотой профиля от 4,5 см до 9 см) – оклад ЕН.
Универсальная система монтажа позволяет выбирать оптимальную глубину установки окна в крыше, что значительно улучшает тепло- и гидроизоляцию окна и общую эстетику кровли. В зависимости от типа кровельного покрытия, пожеланий архитектора или заказчика окно можно установить на трех разных уровнях глубины посадки в кровле: N = + 30 мм (относительно посадки V), V = 0 мм и J = – 30 мм (относительно посадки V). Глубина посадки V является стандартной для России. Окно утоплено в кровлю на 60 мм. Именно при такой посадке окно находится в тепловом контуре кровли, его можно надежно гидроизолировать. При обозначении типа оклада последняя буква указывает на глубину посадки окна относительно обрешетки.
Например, аббревиатура EZV означает: Е – изоляционный оклад, Z – профилированный тип кровельного покрытия, V – глубина посадки.

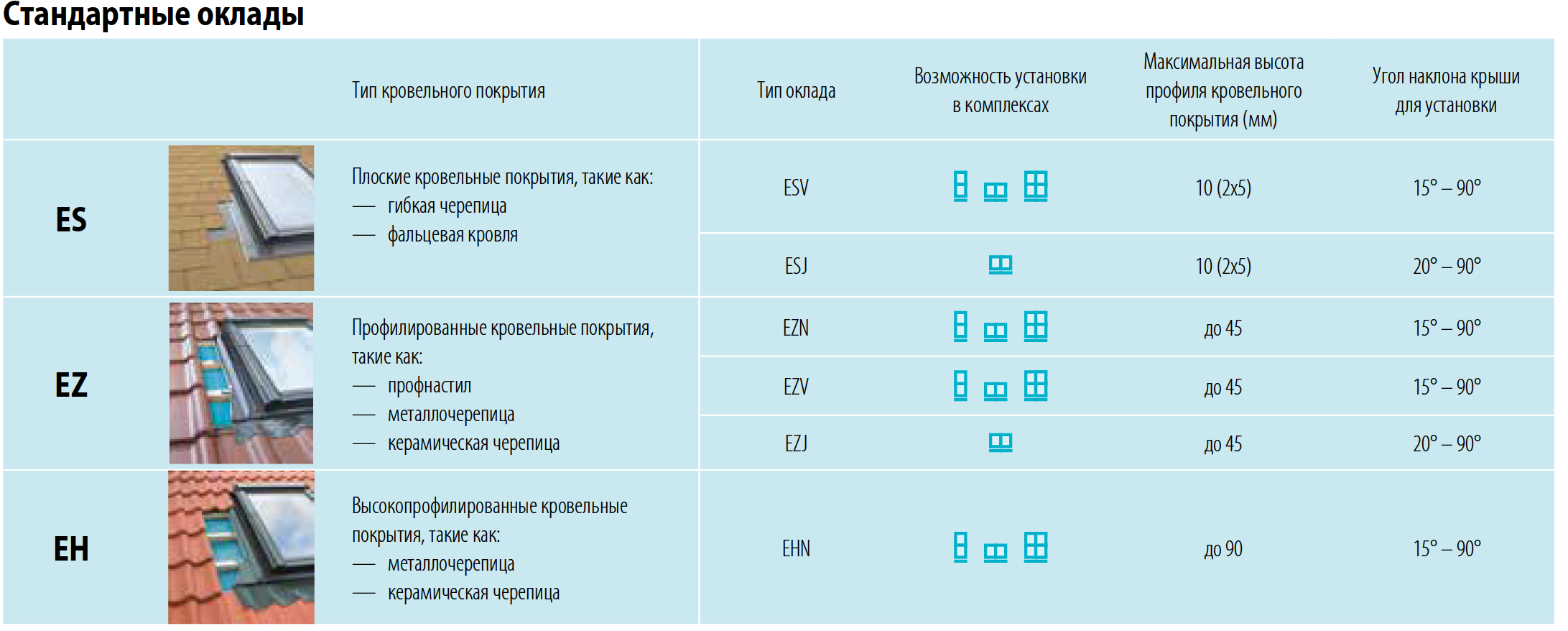

Классификация стандартных окладов по виду кровельного покрытия и глубине посадки окна в кровле

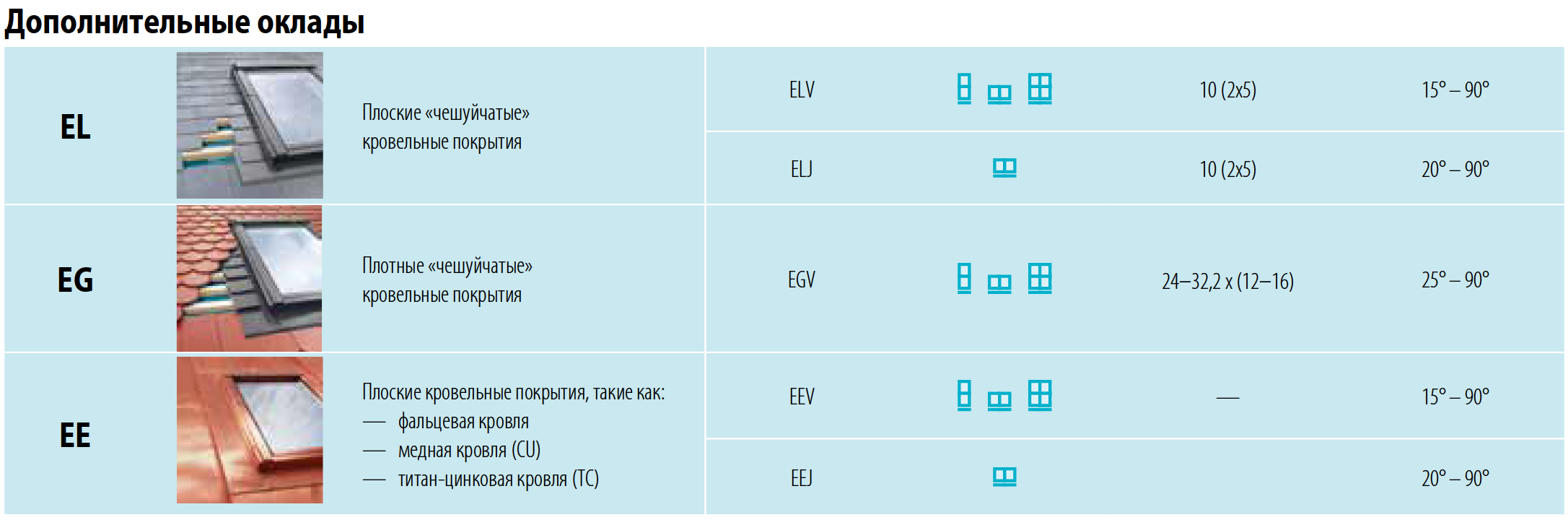

Компания FAKRO предлагает также специальные оклады. Для чешуйчатого покрытия удобно использовать оклады ЕL и ЕG, а для фальцевых кровель – оклад ЕЕ. В эту группу также входят оклады с дополнительными функциями, такие как: оклад с дополнительным утеплением ЕНN-AT Thermo и оклад для изменения угла монтажа окна – оклад ЕА. Существует также конструкция ЕFW, позволяющая устанавливать окна в плоские крыши с углом наклона от 0°.
СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ИЗОЛЯЦИОННЫХ ОКЛАДОВ
